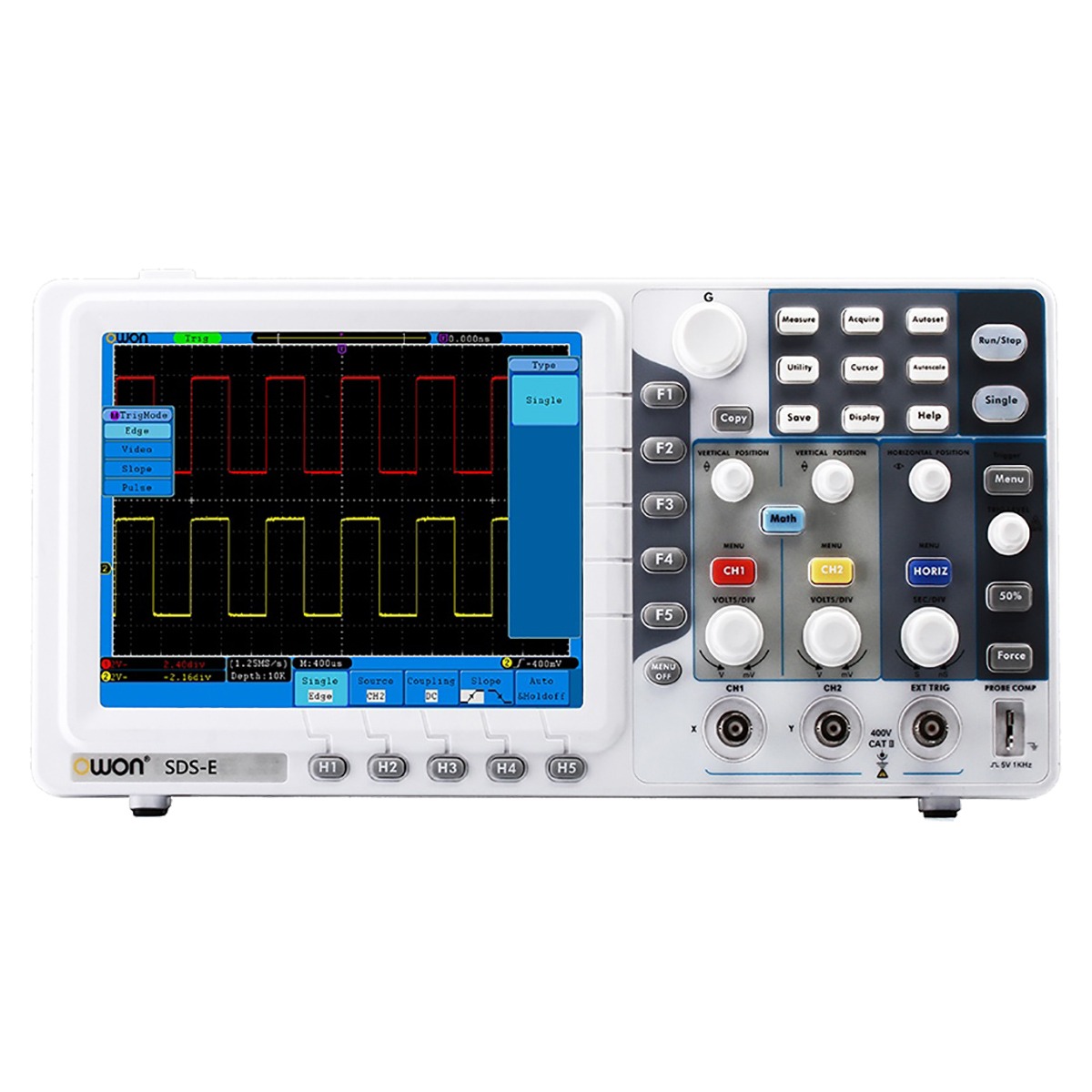

Цифровой осциллограф OWON SDS7102EV

Цифровой осциллограф OWON SDS7102EV – двухканальный прибор с полосой пропускания 100 МГц на основе 8-битного АЦП, выполненный в плоском корпусе с 8-дюймовым экраном. Удвоенная, по сравнению с младшими изделиями семейства SDS, частота дискретизации, регулируемое вертикальное разрешение в расширенном диапазоне, от 2 мВ/дел до 10 В/дел., память увеличенной длины, с опцией увеличения до 10 млн. точек, а также поддержка дополнительных функций обеспечивают возможность эффективного решения разнотипных задач в ходе диагностики, отладки и разработки радиоэлектронного и электротехнического оборудования. V-модификация снабжена VGA-выходом, к которому может подключаться компьютерный монитор или любой дисплей с соответствующим интерфейсом, обеспечивая трансляцию изображения с экрана прибора при решении образовательных и демонстрационных задач.

Функциональные возможности

Двухканальный цифровой осциллограф OWON SDS7102EV позволяет отслеживать форму сигналов в реальном времени, с выполнением автоматических и курсорных измерений, а также способен производить запись и воспроизведение осциллограмм, для чего оборудуется встроенной памятью, обеспечивающей сохранение до 1 млн. точек. Записанные данные можно анализировать встроенными средствами прибора, а также экспортировать их на ПК либо на внешний генератор – при необходимости моделирования сохраненных форм. Изделие также поддерживает измерение силы тока на образцовом резисторе и снабжено встроенным 6-разрядным частотомером для контроля частотных параметров сигнала. Для исследования базовых спектральных характеристик предусмотрен режим БПФ с 4 оконными функциями, а для отслеживания разности фаз по фигурам Лиссажу поддерживается режим XY. Помимо синхронизации по синхроимпульсу или событию, в приборе реализован вариант попеременного запуска, что дает возможность отслеживать взаимно независимые сигналы.

Для работы в составе автоматизированных систем цифровой осциллограф снабжен портами USB и LAN для подключения к ПК, а также выходом Pass/Fail, который задействуется при испытаниях серийной продукции по принципу "годен" - "негоден".

Особенности

• Режим ограничения полосы пропускания на уровне 20 МГц способствует минимизации влияния шумов, позволяя эффективнее выделять информативную составляющую в сигнале.
• Настраиваемая цифровая фильтрация обеспечивает отсечение высокочастотной либо низкочастотной помеховой составляющей.
• Покадровый регистратор позволяет отслеживать динамику процессов, выполняя запись осциллограмм через выбранные временные промежутки.
