Рефлектометр векторный Caban R180-12

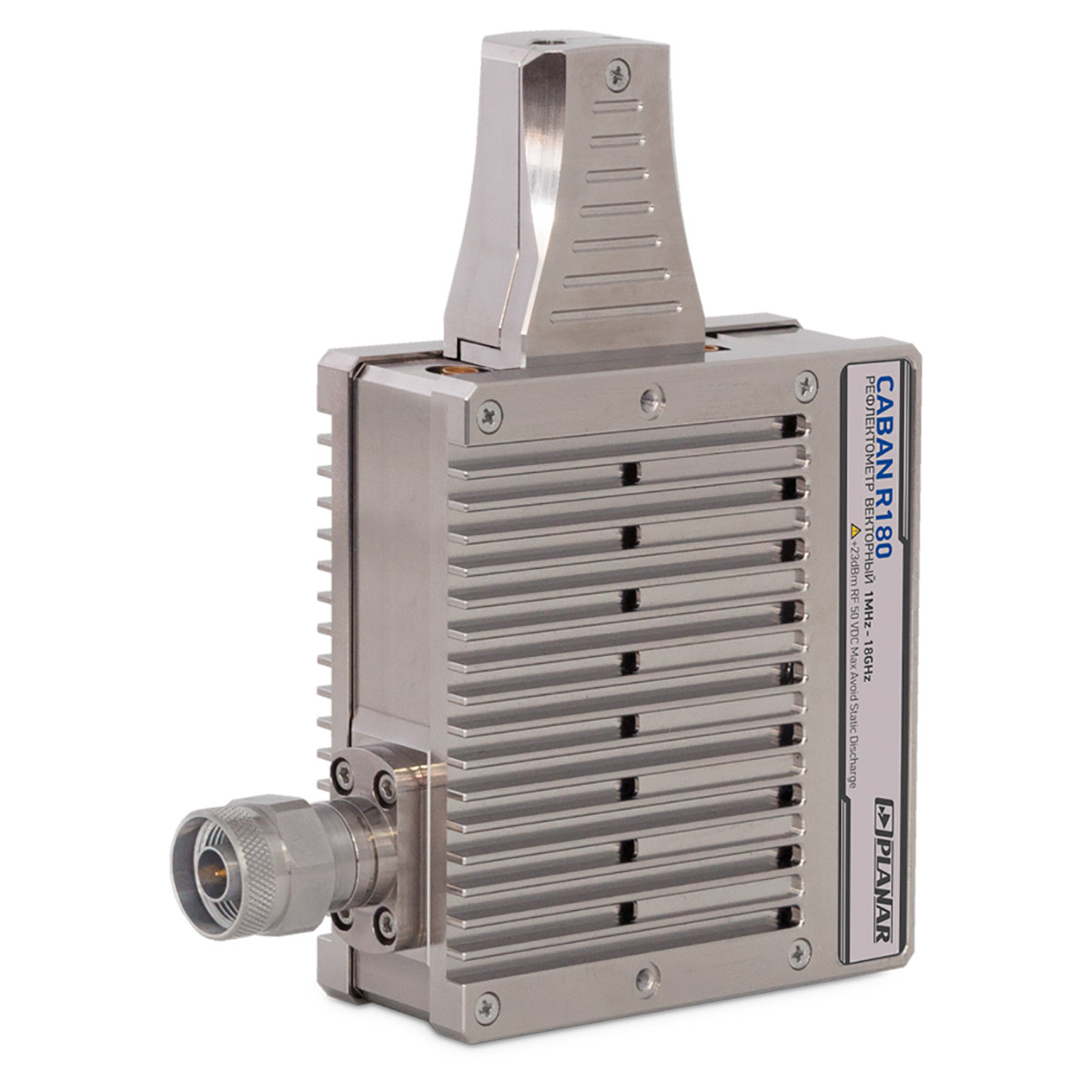

Рефлектометр векторный Planar CABAN R180-12 служит для контроля характеристик кабельной продукции, РЧ-трактов и антенно-фидерного оборудования в полосе частот от 1 МГц до 18 ГГц. Для подключения к объекту испытаний измерительный порт устройства снабжен 3,5- миллиметровым ВЧ-коннектором типа "вилка" с волновым сопротивлением 50 Ом. Выполненный в виде компактного блока с управлением от внешнего ПК и питанием по USB каналу или от 5-вольтового сетевого адаптера, радиоизмерительный прибор может устанавливаться опорной плоскостью на тестируемых устройствах без переходников и кабелей, что упрощает калибровку и повышает надежность и достоверность получаемых результатов.

Функциональные возможности

С помощью одного прибора, подключаемого к ПК через соединитель USB Type-C, можно измерять потери сигнала в линиях, а также определять параметры отражения однопортовых устройств. Поддерживается возможность использования одного управляющего компьютера одновременно с несколькими рефлектометрами Planar CABAN R180-12, с реализацией режима многопортовых измерений. Такая система способна контролировать все S-характеристики матрицы рассеяния многополюсных объектов, позволяя обходиться без полноценного векторного анализатора. При этом для совместной работы измерителей можно задействовать соответствующие входы/выходы синхронизации и тактирования.

Интерфейс ПО RVNA позволяет выводить на экран одновременно до 4 окон, отдельно для каждого логического канала, с индивидуальными настройками режима сканирования, диапазона частот и полосы ПЧ. По выбору пользователя, в каждом окне может отображаться до 4 графиков с результатами измерений в полярной и прямоугольной системах координат, или в виде диаграммы Вольперта-Смита. Наличие функции маркеров упрощает выполнение точных измерений.

Особенности Planar CABAN R180-12

• Регулируемая выходная мощность, задаваемая через программные настройки в пределах от –15 до 0 дБм, дает возможность тестировать объекты контроля в режимах, близких к реальным эксплуатационным условиям.
• Математические функции позволяют производить моделирование оснастки, а также выполнять вычисления между текущими и предыдущими показаниями, автоматически сохраняемыми в памяти, повышая эффективность анализа.
• Встроенный COM-сервер обеспечивает возможность удаленного управления и автоматизации измерений при эксплуатации подключенного к рефлектометру компьютера в сетевом режиме.

Купить рефлектометр векторный Planar CABAN R180-12 в Красноярске, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
