Анализатор цепей векторный обзор TR1300/1

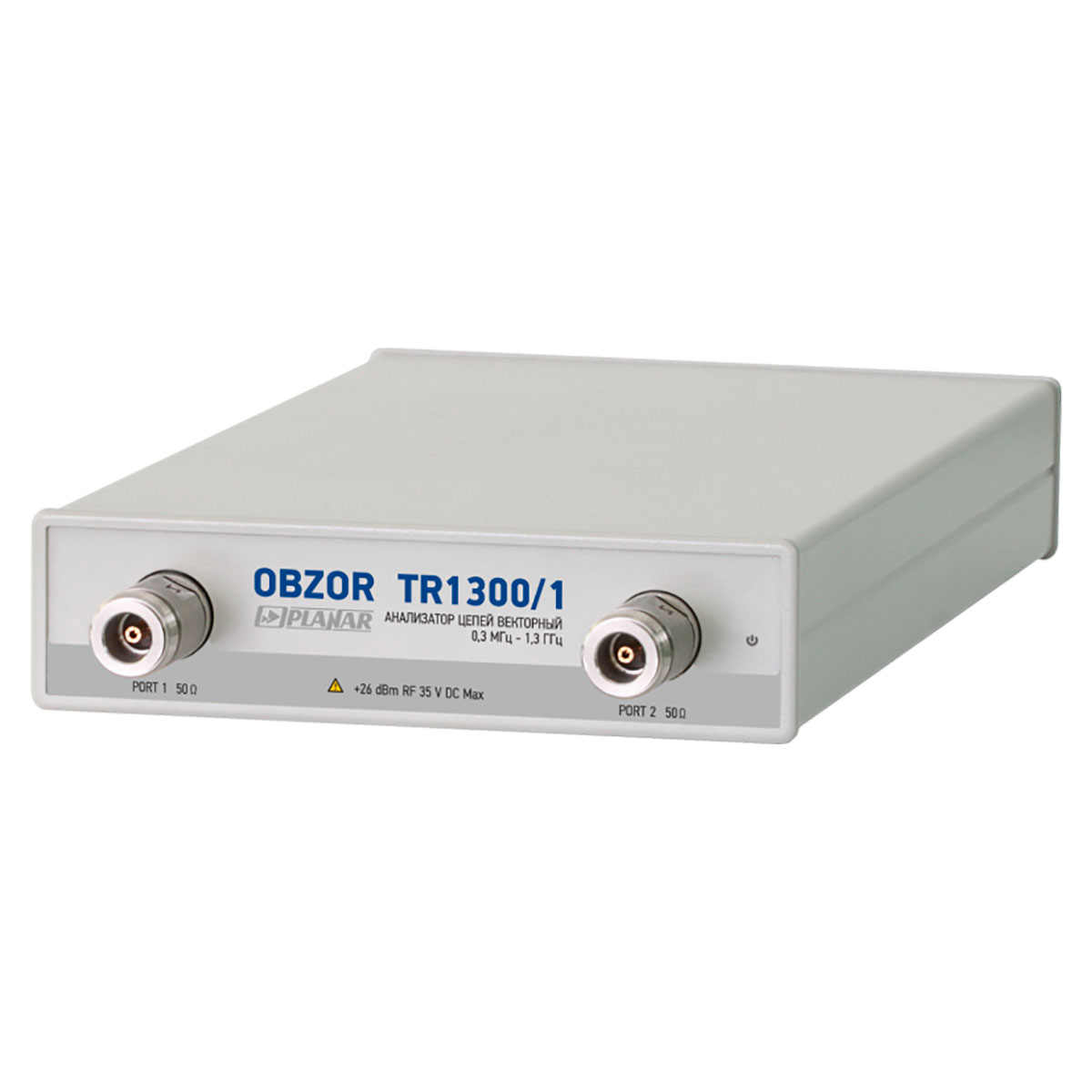

Анализатор цепей векторный Planar Обзор-TR1300/1 представляет собой лабораторное устройство базового уровня однонаправленного типа, которое работает под управлением любого пользовательского компьютера, обеспечивая исследование характеристик радиотехнической аппаратуры с волновым сопротивлением 50 Ом, с измерением модуля и фазы коэффициентов передачи и отражения в полосе частот от 0,3 до 1300 МГц. Подходящий выбор для использования в радиолюбительской и учебной практике.

В отличие от модификации Обзор-103, в данной модели векторного анализатора цепей предусмотрена возможность перестройки мощности в пределах от –55 до +3 дБм с шагом 0.05 дБ, что делает доступным режимы сканирования по мощности и сегментированного сканирования, а также позволяет реализовать функцию наклона мощности.

Функциональные возможности

Блок снабжен 50-омным измерительным трактом N-типа по ГОСТ РВ 51914 с двумя портами. В режиме сканирования векторный анализатор Planar Обзор-TR1300/1 может осуществлять сбор данных для 10 тысяч точек, затрачивая на единичный замер 150 мкс. Комплектное ПО, устанавливаемое на ПК пользователя, способно выводить на экран одновременно до четырех каналов виде отдельных окон, в каждом из которых может отображаться до восьми графиков из данных, получаемых в процессе измерений, либо сохраненных в памяти. Прибор позволяет контролировать амплитуду в логарифмическом и линейном масштабе, отслеживать фазовые характеристики, КСВН, время запаздывания, наблюдать полярную диаграмму и диаграмму Вольперта–Смита. Для упрощения анализа и вычислений для каждого графика можно задействовать до 16 маркеров. Поддерживается режим автомасштабирования, возможность выполнения математических операций между текущим графиком и данными из памяти, а также сбор статистики.

Функциональные и конструкционные особенности Planar Обзор-TR1300/1

• Поддержка технологии COM/DCOM дает возможность реализовать режим удаленного управления, когда управляющий прибором компьютер подключен к локальной сети LAN, позволяя эксплуатировать анализатор, в составе автоматизированных испытательно-измерительных установок и стендов.
• Выход встроенного опорного генератора может использоваться в качестве источника тактирующего сигнала для других лабораторных устройств.
• Питание прибора может осуществляться от любого 12-вольтового источника постоянного тока, как от сетевого адаптера, так и от аккумулятора либо автомобильной сети.

Купить векторный анализатор цепей Планар Обзор-TR1300/1 в Красноярске, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
