Векторный анализатор цепей Кобальт C4220

Анализатор цепей векторный Planar C4220 – двухпортовая модель, обладающая среди изделий линейки Кобальт наиболее широким частотным диапазоном, от 0,1 до 20 000 МГц, специально созданная отечественным разработчиком для производства и отладки СВЧ оборудования. Конструкция прибора поддерживает возможность совместного использования изделия с одним либо двумя модулями расширения диапазона частот, позволяя выполнять измерение S-параметров объектов контроля в микроволновом диапазоне.

Особенности Планар C4220

• Высокая производительность – прибор способен выполнять частотное и мощностное сканирование, выполняя измерения в 500 000 точках и затрачивая на один замер всего 10 мкс, с перекоммутацией выходов встроенными средствами, что исключает необходимость ручных переподключений в процессе тестирования отдельного проверяемого устройства.
• Компьютерное управление – для настройки векторного анализатора цепей, отображения результатов измерений и их анализа используется внешний ПК, подключаемый по USB интерфейсу, который не включен в комплект поставки.
• Гибкое наращивание функциональных возможностей – с помощью аппаратных и программных опций можно активировать дополнительные режимы, выбирая только те из них, которые необходимы для решения конкретных задач, что позволяет не переплачивать за невостребованные функции.

Конструкционное исполнение

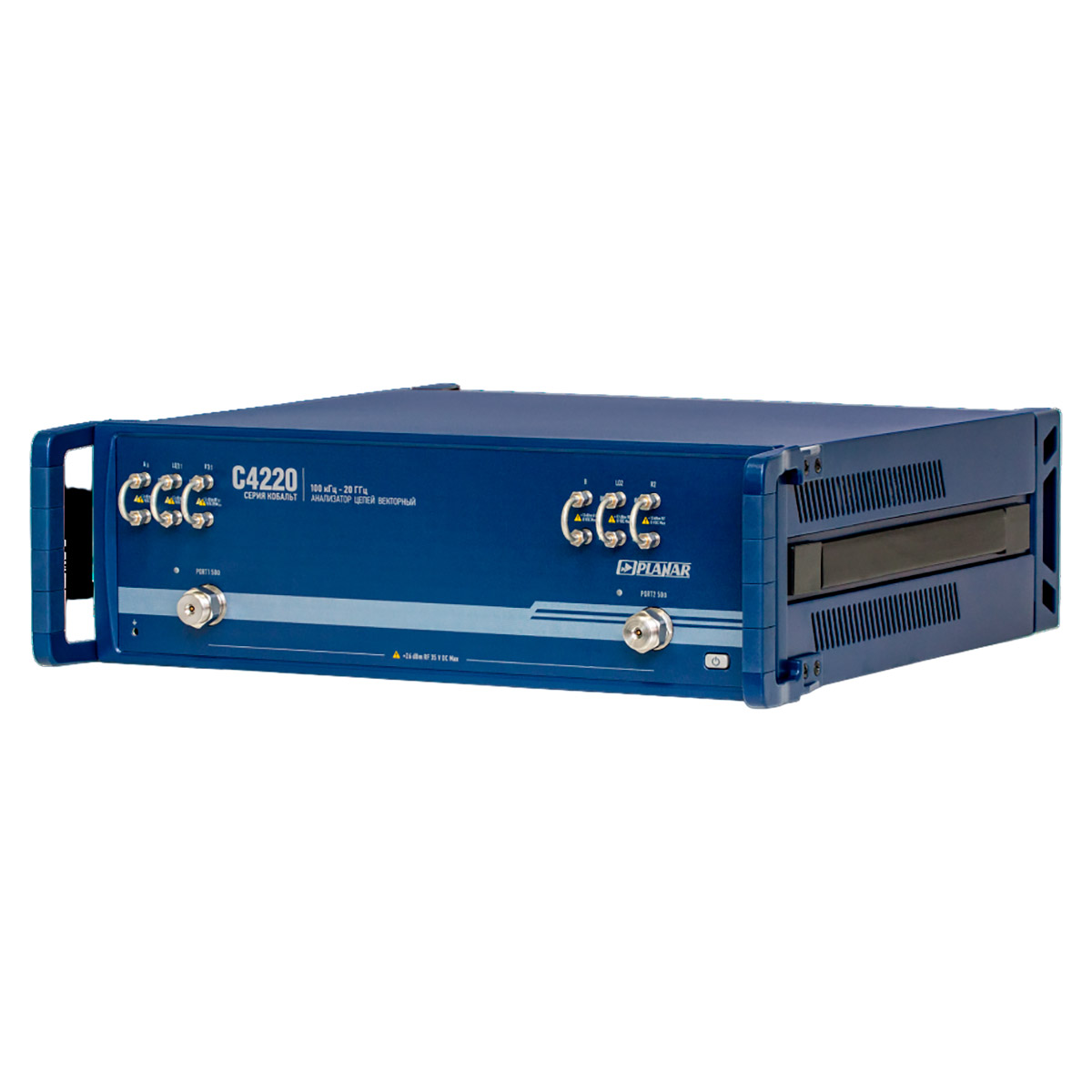

Прибор выполнен в прямоугольном корпусе стандартного типоразмера, без встроенного дисплея и внешних органов управления. Для удобства подключения опциональных частотных конвертеров серий TFE и FEV при использовании анализатора цепей Planar C4220 в настольном варианте или при монтаже в стойку коннекторы источника гетеродинного сигнала, опорного и измерительного приемников выведены на переднюю панель прибора. При выполнении измерений в базовом варианте, без задействования дополнительных модулей, они замыкаются соответствующими перемычками, что максимально упрощает и ускоряет переконфигурирование анализатора. Сигналы управления и напряжение питания подаются на внешние модули через разъемы, которые размещены с тыльной части прибора. Также анализатор снабжен USB портом для подключения к ПК и входами и выходами для подачи сигналов запуска и тактирующего сигнала, которые задействуются для сопряжения с другой лабораторной аппаратурой. Дополнительно, при установке аппаратной опции AUX, на заднюю часть выводятся два коннектора двухканального вольтметра постоянного тока.

Купить векторный анализатор цепей Планар C4220 в Красноярске, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
