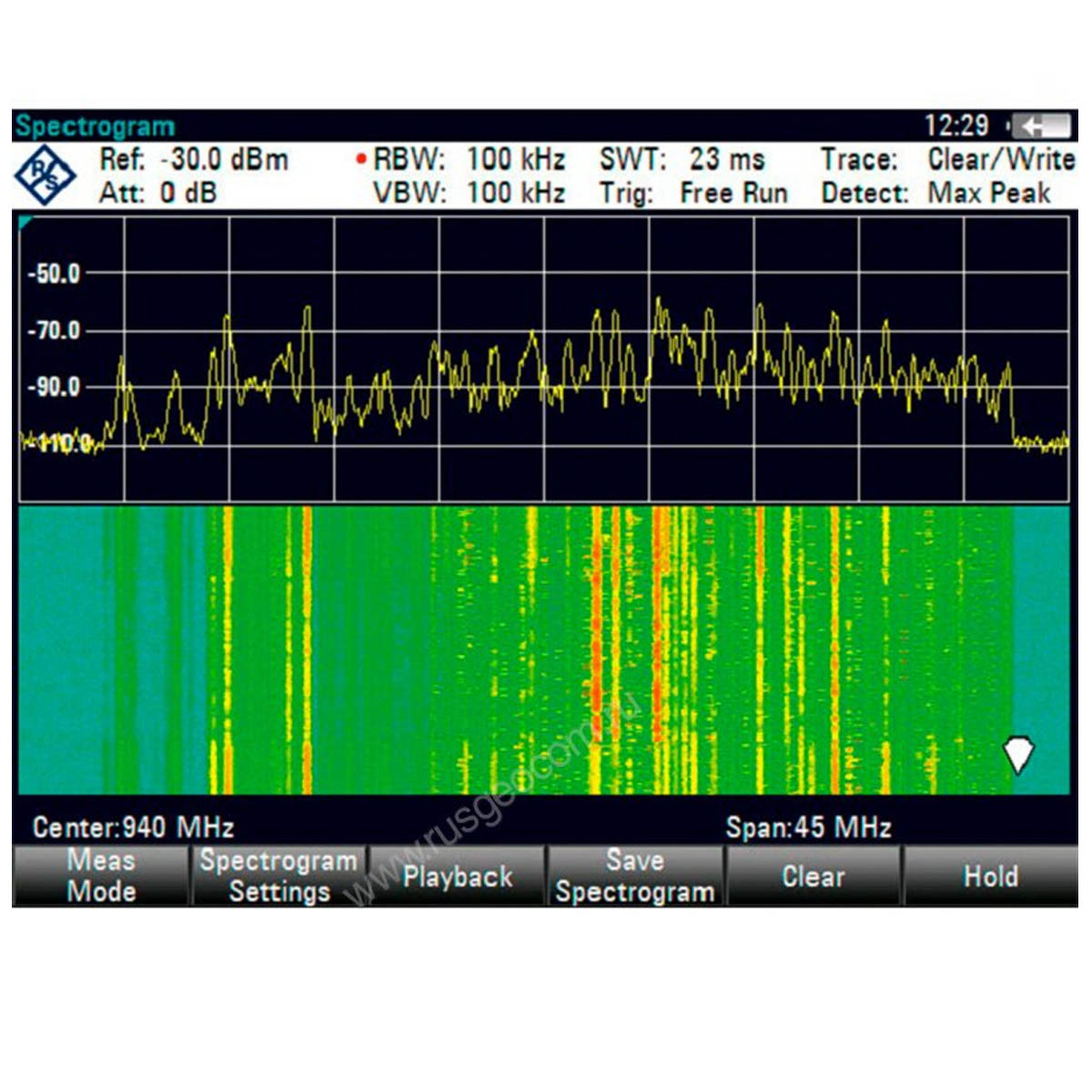

Опции R&S®FSH-K14 и R&S®FSH-K15 для измерения спектрограмм позволяют анализатору R&S®FSH сохранять зависимость спектра от времени. В результате появляется возможность анализа прерывистых сбоев или изменений частоты и уровня в зависимости от времени. Необходимые оценки могут быть сделаны путем воспроизведения записанных данных и установки линий времени и маркеров.
Анализатор R&S®FSH способен записать до 999 часов данных. Интервал записи регулируется. Короткий интервал записи приводит к увеличению скорости захвата, что подходит для захвата кратковременных прерывистых сигналов.
Запись может быть инициирована вручную, с предопределенными начальными и конечными датами и временем, или запускаться по событиям. При использовании ПО R&S®InstrumentView сжатый вид слева позволяет быстро обнаруживать проблемные сигналы, а отображение спектра в правом нижнем углу может быть увеличено для дальнейшего анализа.
Маркеры времени и частоты могут быть добавлены на этапе пост-анализа и документации. Возможность долговременной регистрации спектрограммы позволяет проводить автономную запись, собирать активные события в течение длительного периода времени и облегчает пост-анализ, что полезно для поиска помех и наблюдения за спектром.
Оснащенный опцией R&S®FSH-K15 и направленной антенной типа R&S®HE400 анализатор спектра R&S®FSH помогает операторам сетей и регулирующим органам успешно обнаруживать и определять характеристики мешающих сигналов и находить источники помех.
Помимо измерений спектрограмм и стандартных измерений анализатора спектра для помех доступны специальные виды измерений, такие как отношение несущей к шуму (C/N), несущей к помехам (C/I) и математические операции с кривой (режим diff), которые помогают легко находить, контролировать и определять характеристики сигналов помех.
Функция картографирования использует метод триангуляции для определения местонахождения источника помех. С помощью мастера R&S®OSM можно скачивать карты Open Street Maps (OSM) для использования в анализаторе R&S®FSH. Тональная функция помогает акустически находить направление, с которого приходит помеха, что не требует постоянного просмотра карты или наблюдения за сигнальными уровнями.
